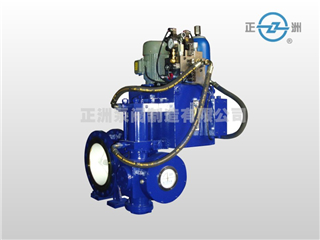

一體式快關閥

公稱通徑：DN150~DN1800
公稱壓力：PN2.5~PN40
適用介質：水、蒸汽、氣體、油品等
介質溫度：≤400℃
開閥時間：10~90秒(可調)
正常關閥：10~90秒(可調)
快速關閥：0.3~0.8秒
全開狀態最小流阻系數：0.1
動力電源：AC380V
可選控制電源：AC220V、DC220V、DC110V、DC24V
可控制動作：開閥、關閥、停止、15度游動、快關、遠程故障聯鎖快關
遠程信號類型：無源的開關量信號、4~20mA模擬量信號

液控快速關閉閥主要安裝于汽輪機抽汽管路、高爐煤氣余壓發電裝置（TRT）進氣管路等高安全等級系統，在系統出現危機工況時，在0.3~0.8秒鐘內實施緊急關閥，實現管路的可靠截止，保護系統安全。
我廠生產的液控快速關閉閥主閥密封副為三偏心結構，啟閉輕松，密封可靠。傳動箱結構緊湊，油缸尾部設有緩沖裝置，消除快關時對油缸的沖擊。液壓站主要控制閥均采用德國力士樂等國際名牌廠家螺紋式插裝閥產品，占用空間極小。普通啟閉操作時，壓力油源由油泵或汽輪機、TRT主機配套液壓站提供，快速關閉時，則通過蓄能器能源的快速釋放來實現。本閥除設有緩開、緩關、快關、停止等動作外，全開位還可以進行10%行程游動試驗，保證系統在緊急關閥時不會卡阻。
本閥電氣控制采用PLC智能型控制系統，操作簡單，性能可靠，智能化程度高，可充分滿足用戶自動化控制的需要。
